Transformateur de courant passif Série IN-I
Transformateur de courant à impulsions Description Grâce aux matériaux sélectionnés, les transformateurs de courant d’impulsion REO de la série IN-I peuvent représenter le courant avec une grande précision et dans le rapport de transformation correspondant. Ils conviennent donc particulièrement à la mesure de puissance, à la surveillance et à l’évaluation du courant, ainsi qu’à l’utilisation dans les onduleurs solaires. Ils sont également idéaux pour une utilisation dans des filtres actifs, car ils peuvent être conçus pour mesurer les pics de courant. Le courant primaire est mesuré via un conducteur de courant qui passe à travers le noyau annulaire fermé. Le champ magnétique généré par le flux de courant à travers le conducteur est absorbé par le noyau annulaire et génère, conformément au rapport de transformation de l’enroulement secondaire, un courant plus faible à des fins de mesure. Grâce à ce procédé, un courant de mesure élevé est réduit à un courant beaucoup plus faible et, en outre, séparé du circuit de courant primaire par une isolation galvanique sûre. Avantages Mesures de courant de haute précision Cl 0,2 Mesure de courant pulsé Noyau à faibles pertes (pertes dans le noyau <<10 W/kg à 20 kHz/200 mT) Boîtier en matériau conforme à la norme UL-V0 avec insert fileté applications multiples, par ex. pour :filtres actifs, mesures CEM et mesures de courant d’impulsion Applications types Métrologie et techniques d’essai Spécifications techniques Type 50 100 200 Courant nominal primaire [A] IPN r.m.s 0 – 50 0 – 100 0 – 200 Courant nominal primaire max. [A] ImaxPN r.m.s ± 60 ± 120 ± 240 Courant secondaire [mA] IaN r.m.s 0 – 50 0 – 100 0 – 200 Puissance [VA] Psek 0,5 1,0 1,5 Rapport KN 1: 1000 1000 1000 Résistance de charge [Ω] RB 200 100 37,5 Tension de charge [V] URB r.m.s 10 10 7,5 Précision de mesure 50 Hz [%] FU ± 0,2 ± 0,2 ± 0,2 Température ambiante [°C] TA -20 jusqu’à +70 -20 jusqu’à +70 -20 jusqu’à +70 Fréquence [Hz] f 0,050 jusqu’à 50 0,050 jusqu’à 50 0,050 jusqu’à 50 Tension d’essai d’isolement Primaire / Secondaire / 2 s [kVac] VP r.m.s 50 Hz 3 3 3 Température de stockage TS -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 Résistance de la bobine RS @ TA = 25°C 11,5 11,5 9 Poids m 0,270 0,270 0,270 Normes EN/IEC 61869-1/2 Résistance au courant de fuite Boîtier / Résine coulée 550 / 600M Ligne de fuite dCp 10 10 10 Distance aérienne dCI 9 9 9 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications

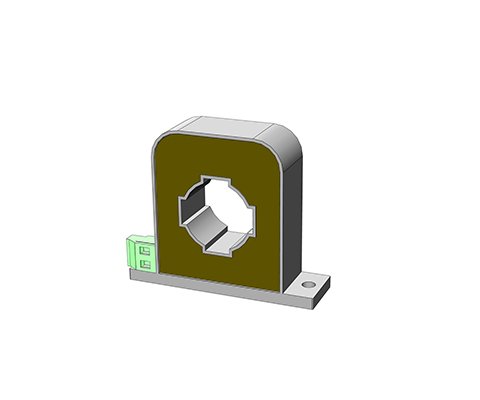

Transformateurs de courant passif Série IN-D
Transformateur de courant différentiel Description Le transformateur de courant différentiel permet de mesurer le courant différentiel sur des câbles d’alimentation monophasés ou triphasés ou des conducteurs individuels. Les deux conducteurs sous tension (aller et retour) passent à travers l’ouverture du transformateur de courant. La mesure du courant s’effectue en comparant les conducteurs aller et retour. Tout écart est affiché à la sortie du transformateur de courant différentiel. L’utilisation de matériaux à haute perméabilité permet d’obtenir un écart de courant typique à partir de 10 mA. La grande ouverture permet, dans une large plage, de faire passer directement les câbles d’alimentation, à l’exception du conducteur de protection. La haute sensibilité au courant permet une évaluation en plusieurs étapes : étape 1 : Avis de dysfonctionnement étape 2 : Alarme étape 3 : Extinction Avantages Mesure de 25 à 400 Hz Noyau nanocristallin Transformateur pour la mesure du courant différentiel Matériaux isolants de haute qualité homologués UL (par exemple UL94-V0) Circuits primaires et secondaires sûrs et isolés électriquement Boîtiers robustes (pour montage horizontal/vertical) Connexions variables Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Plage de courant résiduel 2-50 A Applications types Industrie, sources d’énergies renouvelables, métrologie et techniques d’essaiÉnergie, automatisation et technologie de construction Spécifications techniques Type 2 4 8 29 30 40 30 40 50 Boîtier A Boîtier B Boîtier C Courant nominal primaire [A] IPN 0,1 – 1 0,1 – 2 0,1 – 4 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 Courant nominal primaire max. [A] ImaxPN 2 4 8 20 30 40 30 40 50 Courant thermique de courte durée ITK 0,5 0,5 0,5 3,6 3,6 3,6 9 9 9 Courant secondaire [mA] IaN 2 4 4 20 10 5 20 16,67 10 Puissance [VA] Psek 0,004 0,008 0,016 0,030 0,030 0,015 0,06 0,05 0,06 Rapport KN 500 500 1000 500 1000 2000 500 600 1000 Résistance de charge [Ω] RB 1000 500 1000 75 300 600 150 180 600 Tension de charge [V] URB 2,0 2,0 4,0 1,5 3,0 3,0 3,0 3,0 6,0 Précision de mesure 50 Hz [%] FU ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 Température ambiante [°C] TA -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 -10 jusqu’à +50 Plage de fréquences [Hz] f 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 25 jusqu’à 400 Tension d’essai d’isolement Primaire / Secondaire /2 sec [kVac] VP 3 3 3 3 3 3 3 3 3 Raccordement A Plat 6,3 x 0,8 / Raccordement enfichable MKS 1853 / Borne 1,5 mm² Température de stockage TS -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 Résistance de la bobine RS 11 11 46 4,5 19 65 5,5 6,5 21 Poids m 0,068 0,068 0,070 0,278 0,278 0,290 0,280 0,280 0,290 Normes EN/IEC 61869-1/2 Résistance au courant de fuite CTI Boîtier / Résine coulée 550/660M ou 400/600M Ligne de fuite dCp 18 18 18 8 8 8 18 18 18 Distance aérienne dCI 16 16 16 7 7 7 16 16 16 Dimensions en mm Type Boîtier Raccordement PIN [mm²] h [mm] b1/b2 [mm] t [mm] DL/DL1 [mm] FS [mm] p/s [mm] a [mm] c [mm] f [mm] e [mm] l [mm] IN-D / 2 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 4 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 8 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 20 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 40 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 C Collier de serrage 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 40 C Collier de serrage 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 30 C Collier de serrage 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
Transformateur de courant passif Série IN
Transformateurs d’instruments (torons/bornes) Description Le développement et la diffusion croissants d’appareils électroniques avec des fréquences de travail plus élevées nécessitent des transformateurs de courant avec une plage de fréquences étendue. Cette exigence peut être satisfaite avec des matériaux spécialement sélectionnés en combinaison avec une conception optimisée. Avantages Fils de Litz ou bornes conformément à la norme UL 94 V-0 Transformateurs de courant pour des mesures précises du courant classes de précision plus élevées 1 ; 0,5 ; 0,2 que l’IE standard Mesures dans la gamme des fréquences 16 2/3 à -50 Hz mesure des impulsions (par ex. 8/20μs) faible erreur de phase pour la mesure de la puissance très faibles pertes d’inversion magnétique et pertes par courants de Foucault Noyaux toroïdaux nanocristallins avec une épaisseur de bande de 20μm par exemple circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Spécifications techniques Conformément à : EN/CEI 61869-1/2 Courant nominal primaire : 50-1 000 A Plage de fréquences : 50-50 000 Hz Type 50 100 300 500 1000 Courant nominal primaire [A] IPN 50 100 300 500 1000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 5,0 15 Rapport KN 50 100 300 500 1000 Résistance de charge [Ω] RB 0,5 1,0 2,5 5,0 15 Tension de charge [V] URB 0,5 1,0 2,5 5,0 15 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 Plage de fréquences [Hz] f 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 Dimensions en mm Type Connexion[mm²] h[mm] b1/b2[mm] t[mm] DL[mm] p/s[mm] a[mm] c1/c2[mm] f[mm] e[mm] l[mm] IE/50 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/100 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/300 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/500 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/1000 2,5 141 138/170 55 64 120/120 150 18/25 6,5 10×6,5 25 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique

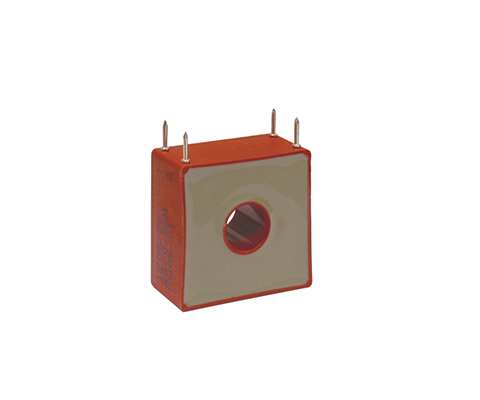

Transformateur de courant passif Série IE
Transformateur de courant de traversée (version PIN) Description Dans le cas des transformateurs de courant pour traversée, le fil primaire du client est poussé dans le boîtier à travers l’ouverture du transformateur de courant. L’ouverture d’enfichage dépend de l’importance du courant primaire.Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire. Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre par une isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tension pour la transformation proportionnelle de grands courants en valeurs de courant plus petites directement mesurables. Avantages Connexion à broche conforme à UL 94 V0 transformateurs de courant traversants pour le passage direct des conducteurs Transformateur de courant à primaire bobiné, version pour petits courants Noyaux toroïdaux en ferrosilicium de haute qualité Mesure dans la gamme des basses fréquences 16 2/3 à -400 Hz Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement des formes faciles à monter Connexions variables, par exemple bornes, fiches, fiches de câble plat, torons flexibles ou montage sur circuit imprimé Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Spécifications techniques Conformément à : EN/CEI 61869-1/2 Courant nominal primaire : 1-50 A Plage de fréquences : 50-400 Hz Courant primaire nominal: 1 – 50 A Type 1 3 5 10 25 50 2 bobines A travers le transformateur Courant nominal primaire [A] IPN 1 3 5 10 25 50 Courant nominal primaire max. [A] ImaxPN 1,2 3,6 6 12 30 60 Courant secondaire [mA] IaN 20 20 20 20 200 200 Puissance [VA] Psek 0,1 0,1 0,1 0,1 0,12 0,5 Rapport KN 50 150 250 500 1000 1000 Résistance de charge [Ω] RB 250 250 250 250 200 200 Tension de charge [V] URB 5 5 5 5 5 10 Précision de mesure 50 Hz [%] FU ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 Température ambiante [°C] TA -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 Plage de fréquences [Hz] f 50 – 400 50 – 400 50 – 400 50 – 400 50 – 400 50 – 400 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 3 Raccordement [mm²] 3-4/2-1 3-4/2-1 3-4/2-1 3-4/2-1 NC/2-1 NC/2-1 Poids [kg] 0,05 0,05 0,05 0,05 0,05 0,07 Normes EN/IEC 61869-1/2 Dimensions en mm Type Raccordement PIN [A] h [mm] b [mm] t [mm] DL [mm] s [mm] l [mm] a [mm] c [mm] IE/1 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/3 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/5 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/10 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/25 NC/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/50 NC/2-1 38 38 20 13 1,0 6,5 30 10

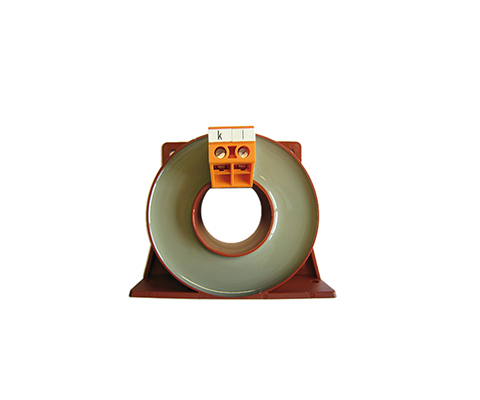

Transformateur de courant passif Série IE
Transformateurs de courant pour traversée (torons/bornes) Description Dans le cas des transformateurs de courant traversants, le conducteur primaire côté installation est introduit à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture traversante est orientée en fonction de l’intensité primaire. Les transformateurs de courant bobinés possèdent un enroulement primaire et un enroulement secondaire. Les deux enroulements sont montés sur le noyau annulaire fermé et séparés l’un de l’autre par une isolation. Ce principe est principalement utilisé pour les faibles courants primaires. Avantages Fils de Litz ou bornes conformes à la norme UL 94 V0 Transformateurs de courant pour traversée Transformateur de courant à primaire bobiné, version pour petits courants Noyaux toroïdaux en ferrosilicium de haute qualité Mesure dans la gamme des basses fréquences 16 2/3 à -400 Hz Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Argument clé de vente des formes faciles à monter Connexions variables, par exemple bornes, fiches, fiches de câble plat, torons flexibles ou montage sur circuit imprimé Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Ouvertures de passage Très longue durée de vie utile Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type 50 100 300 500 1000 2000 3000 Courant nominal primaire [A] IPN 50 100 300 500 1000 2000 3000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 2400 3600 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 10 15 25 25 Rapport KN 50 100 300 500 1000 2000 3000 Résistance de charge [Ω] RB 0,5 1,0 2,5 10 15 25 25 Tension de charge [V] URB 0,5 1,0 2,5 10 15 25 25 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 Plage de fréquences [Hz] f 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 3 3 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
Convertisseur de puissance PASSIF Série IB
Transformateurs de courant pour montage sur circuit imprimé Description Les transformateurs de courant REO de la série IB peuvent être montés sur des cartes de circuits imprimés dans la gamme électrique des techniques d’entraînement modernes, à des fins de contrôle et d’enregistrement des valeurs de mesure. Toutes les règles de sécurité, par exemple la double isolation, sont respectées. Avantages Faible encombrement Convient au montage sur circuit imprimé Conforme à la norme UL 94 V0 Classe de précision 1 Mesure dans la gamme de fréquences 50-400Hz faible erreur de phase pour la mesure de la puissance très faibles pertes d’inversion magnétique et de courants de Foucault circuits primaires et secondaires séparés électriquement des formes faciles à monter Spécifications techniques Type IB 0,5/5 IB 0,5/20 IB 0,5/40 Courant primaire [A] IPN 0 – 5 0 – 20 0 – 40 Courant nominal primaire max. [A] ImaxPN 7 25 50 Courant secondaire [mA] IaN 0 – 10 0 – 25 0 – 40 Puissance [VA] Psek 0 – 0,010 0 – 0,025 0 – 0,040 Rapport de transformation KN 1:500 1:800 1:1000 résistance de charge [Ω] RB 100 40 25 Tension de charge [V] URB 0 – 1 Précision de mesure 50 Hz [%] FU ≤ 1 Température ambiante [°C] TA 0..+85 Plage de fréquences [Hz] f 50 – 400 Tension d’essai d’isolement [kVac] VP 3 Dimensions en mm Type Courant primaire [A] Hauteur [mm] Largeur [mm] Profondeur [mm] Ouverture [mm] Épaisseur de la broche [mm] Longueur de la broche [mm] IB 0,5/5 0 – 5 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 IB 0,5/20 0 – 20 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 IB 0,5/40 0 – 40 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications

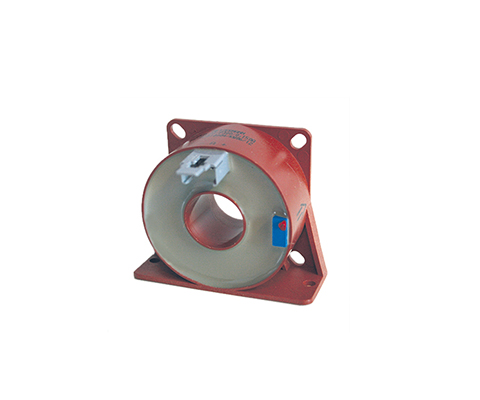

TRANSFORMATEUR DE COURANT ACTIF SÉRIE WKO
Transformateur de courant à compensation (convertisseur en boucle fermée) Description Transformateur de courant à compensation (convertisseur en boucle fermée) Les capteurs de courant WKO fonctionnent selon le principe éprouvé de la compensation et sont adaptés à la mesure des courants continus, alternatifs et mixtes. Le flux de courant primaire génère un flux magnétique qui est compensé par une bobine secondaire interne.L’évaluation du courant est réalisée avec un circuit électronique et avec un capteur à effet Hall. Le courant de compensation secondaire est une image précise du courant primaire à mesurer. Avantages (électrique) Mesure des courants continus, alternatifs et mixtes très grande précision et temps de réponse court large spectre de fréquences et faible dérive en température très bonne linéarité et résistance aux surintensités aucune perte supplémentaire dans le circuit de mesure (DC jusqu’à 150 kHz) Sortie de courant pour les longues distances de transmission Matériaux isolants de haute qualité homologués UL (par exemple UL94-V0) Argument clé de vente des boîtiers robustes (montage horizontal ou vertical) des connexions variables, par exemple des bornes, des connecteurs, des fiches plates ou des câbles Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Ouvertures de passage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Données électriques Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Primaire RMS Courant nominal IPN [A] 25 50 100 300 500 1000 Plage de mesure IP [A] 0…±35 0…±70 0…±150 0…±500 0…±1000 0…±1500 Alimentation UC [V] ±12 …15 ±12 …15 ±12 …15 ±12 …15 ±12 …24 ±12 …24 Précision de mesure XG@Ipn [-20…70°C] d’IPN [%] > ±0,9 > ±1 > ±1 > ±1 > ±1 > ±1 Traduction KN 1000 1000 1000 2000 5000 5000 Courant nominal secondaire RMS ISN [mA] 25 50 100 150 100 200 Enroulement secondaire Sable résistant RS@70°C [Ω] 16 43 24 30 72 48 Courant à vide [mA] 36+IS 11+IS 36+IS 36+IS 36+IS 24+IS Précision et données dynamiques Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Erreur de linéarité e [%] < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 Erreur d’offset à 25°C IO [mA] > 0,3 > 0,3 > 0,4 > 0,2 > 0,2 > 0,3 Dérive d’offset -25°C…+70°C IOT [mA] > 0,5 > 0,5 > 1 > 0,5 > 0,5 > 0,5 Temps de réponse tra[μs] > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 Temps de réponse 10%-90% ta [μs] > 1 > 1 > 1 > 1 > 1 > 1 dl/dt ta [A/μs] > 50 > 50 > 100 > 100 > 100 > 100 Bande passante -1 dB [kHz] DC…150 DC…200 DC…100 DC…100 DC…100 DC…100 Données relatives à l’isolation Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Ligne de fuite dCp [mm] 4 8 10 10 10 15 Distance d’isolation dans l’air dCi [mm] 3 7 9 9 9 12 Résistance au courant de fuite [CTI] 600 600 600 600 600 600 Test d’isolation AC 50/60Hz 1min Ud [kV] 3,8 3,8 3,8 3,8 6 6 Test de tension d’impulsion 1,2/50μs Ui [kV] 6 6 6 6 12,5 14,5 Masse [kg] 0,08 0,022 0,125 0,125 0,240 0,450 Dimensions en mm Type Connecteur à broches/ 4 pôles h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WKO 25 A ; -U ; +U 39 39 – 26 10 – 2 x 10/6,5 25/6,5 M3 6,0 x 4,0 9 WKO 50 A ; -U ; +U Voir le dessin WKO 100 A ; -U ; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 300 A ; -U ; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 500 A ; -U ; +U 70 – 70/89 33 31,0 57/57 – 15,2/– 4,3 6,0×4,3 12 WKO 1000 A ; -U ; +U 95 – 94/110 44 40,0 78/78 – 18,0/– 5,3 8,0×5,3 12 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications

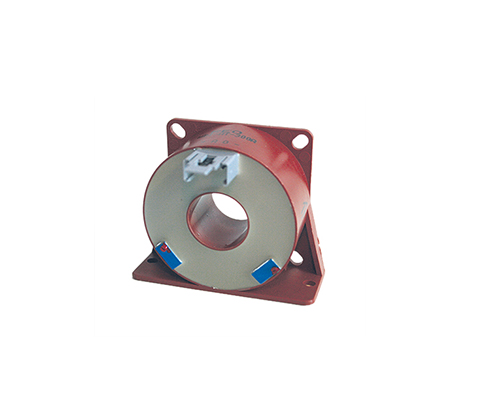

TRANSFORMATEUR DE COURANT ACTIF SÉRIE WDI
Transformateurs de courant AC/DC à lecture directe (en boucle ouverte) Description Transformateur de courant à cartographie directe (convertisseur en boucle ouverte) Le capteur de courant WDI est un transformateur de courant à formation directe et est conçu pour mesurer les courants continus et alternatifs. Le flux de courant primaire génère un flux magnétique et celui-ci est évalué au moyen d’un circuit magnétique et d’un capteur à effet Hall dans l’entrefer. Un circuit électronique permet de traiter le signal du capteur à effet Hall et de fournir en sortie une image exacte du courant primaire avec une tension. Avantages (électrique) Mesure des courants continus et alternatifs Sortie de tension faible consommation d’énergie aucune perte supplémentaire dans le circuit de mesure matériaux d’isolation de haute qualité listés par UL Circuits primaires et secondaires sûrs et isolés électriquement bon rapport qualité/prix Avantages (électrique) Poids faible Boîtiers robustes (pour montage horizontal/vertical) les connexions : Bornes, connecteurs, fiches plates ou câbles Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type 25 150 300 Courant nominal primaire [A] ÎPN Pic 25 150 300 Courant nominal primaire max. [A] ÎmaxPN Pic 0- ± 30 0- ± 180 0- ± 360 Courant secondaire [mA] ÎoutPN ± 5 ± 5 ± 5 Min. Résistance de charge RBmin ± 15 Vdc ± 30A crête=2 ± 150 peak=2 ± 300 crête=2 ± 180A crête=2 ± 360A crête=2 Max. Résistance de charge RBmax ± 15 Vdc ± 30A crête=10 ± 150 peak=2 ± 300 crête=2 ± 180A crête=2 ± 360A crête=2 Max. Tension de sortie de crête [V] ÜaN Pic ± 10 ± 10 ± 10 Tension de fonctionnement [Vdc] US ± 5% ± 15 ± 15 ± 15 Courant à vide [mA] IBO (@ ± 15 V) + loutpN 9 9 9 Tension d’essai d’isolement [kV] VP r.m.s. 50 Hz 3 3 3 Tension de tenue aux chocs [kV] VW 1,2/50μs 3 5 5 Précision de mesure 50 Hz [%] FU @IPN, TA=25°C ± 0,6 ± 0,6 ± 0,6 Erreur de linéarité [%] FLU @TA=25°C ≤ 1,0 ≤ 1,0 ≤ 1,0 Tension de décalage [mV] Uo @IPN = 0, TA = 25°C 20 20 20 Dérive de la tension de décalage [mV] △Uo Io -25°C…+70°C 60 60 60 Dérive en température [%K] %/△T ≤ 0,05 ≤ 0,05 ≤ 0,05 Temps de réponse [μs] tr @ 90% d’IPN < 25 < 25 < 25 Plage de fréquences [kHz] f (-3 dB) DC … 10 (-3 dB) DC … 10 (-3 dB) DC … 10 Température ambiante [°C] TA -25 à + 75 -25 à + 75 -25 à + 75 Température de stockage[°C] Ts -10 à + 85 -10 à + 85 -10 à + 85 Poids [kg] m 0,075 0,075 0,075 Ligne de fuite [mm] dCp 4 10 10 Distance dans l’air [mm] dCpi 3 9 9 Dimensions en mm Type Connecteur PIN / 4 pôles h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WDI 25 A ; O,-U ; +U 39 39 – 26,5 10 – 3 x 10/6,5 25/6,5 M4 – 9 WDI 150 A ; O,-U ; +U 55 – 55/68 26 20,2 45/45 60/– 13/– 4,3 6,0 x 4,0 23 WDI 300 A ; O,-U ; +U 55 – 55/68 26 20,2 45/45 60/– 13/– 4,3 6,0 x 4,0 23 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
