Transformateur de courant passif Série IN-I
Transformateur de courant à impulsions Description Grâce aux matériaux sélectionnés, les transformateurs de courant d’impulsion REO de la série IN-I peuvent représenter le courant avec une grande précision et dans le rapport de transformation correspondant. Ils conviennent donc particulièrement à la mesure de puissance, à la surveillance et à l’évaluation du courant, ainsi qu’à l’utilisation dans les onduleurs solaires. Ils sont également idéaux pour une utilisation dans des filtres actifs, car ils peuvent être conçus pour mesurer les pics de courant. Le courant primaire est mesuré via un conducteur de courant qui passe à travers le noyau annulaire fermé. Le champ magnétique généré par le flux de courant à travers le conducteur est absorbé par le noyau annulaire et génère, conformément au rapport de transformation de l’enroulement secondaire, un courant plus faible à des fins de mesure. Grâce à ce procédé, un courant de mesure élevé est réduit à un courant beaucoup plus faible et, en outre, séparé du circuit de courant primaire par une isolation galvanique sûre. Avantages Mesures de courant de haute précision Cl 0,2 Mesure de courant pulsé Noyau à faibles pertes (pertes dans le noyau <<10 W/kg à 20 kHz/200 mT) Boîtier en matériau conforme à la norme UL-V0 avec insert fileté applications multiples, par ex. pour :filtres actifs, mesures CEM et mesures de courant d’impulsion Applications types Métrologie et techniques d’essai Spécifications techniques Type 50 100 200 Courant nominal primaire [A] IPN r.m.s 0 – 50 0 – 100 0 – 200 Courant nominal primaire max. [A] ImaxPN r.m.s ± 60 ± 120 ± 240 Courant secondaire [mA] IaN r.m.s 0 – 50 0 – 100 0 – 200 Puissance [VA] Psek 0,5 1,0 1,5 Rapport KN 1: 1000 1000 1000 Résistance de charge [Ω] RB 200 100 37,5 Tension de charge [V] URB r.m.s 10 10 7,5 Précision de mesure 50 Hz [%] FU ± 0,2 ± 0,2 ± 0,2 Température ambiante [°C] TA -20 jusqu’à +70 -20 jusqu’à +70 -20 jusqu’à +70 Fréquence [Hz] f 0,050 jusqu’à 50 0,050 jusqu’à 50 0,050 jusqu’à 50 Tension d’essai d’isolement Primaire / Secondaire / 2 s [kVac] VP r.m.s 50 Hz 3 3 3 Température de stockage TS -25 ‘à +85 -25 ‘à +85 -25 ‘à +85 Résistance de la bobine RS @ TA = 25°C 11,5 11,5 9 Poids m 0,270 0,270 0,270 Normes EN/IEC 61869-1/2 Résistance au courant de fuite Boîtier / Résine coulée 550 / 600M Ligne de fuite dCp 10 10 10 Distance aérienne dCI 9 9 9 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications

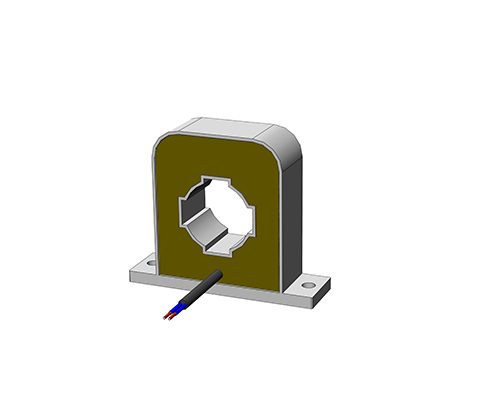

Transformateur de courant passif Série IN-B
Transformateurs de courant pour traversée et à barre incorporée Description Pour les exigences élevées dans les techniques ferroviaires et industrielles à des fréquences plus élevées jusqu’à 50 kHz. Des matériaux de base nanocristallins de haute qualité garantissent une qualité de transmission maximale avec de faibles pertes. Utilisation exclusive de matériaux listés UL dans l’enrobage complet avec un matériau UL94-V0. Transformateur de courant pour des exigences accrues comme dans le secteur ferroviaire ou l’utilisation mobile. Constructions de boîtier robustes avec des possibilités de fixation fiables en montage vertical ou horizontal. Avantages Haute fiabilité Non critique en cas de courants de surcharge Transformateurs de courant pour des mesures précises du courant Mesures dans la gamme des fréquences 16 2/3 à -50 Hz Utilisation de noyaux nanocristallins et de haute qualité Fils de haute qualité pour les classes de température F (155 °C) et H (180 °C) Matériaux isolants de haute qualité homologués UL (par exemple UL94-V0) Circuits primaires et secondaires sûrs et isolés électriquement Boîtiers robustes (pour montage horizontal/vertical) Essais de chocs et de vibrations, conformément à la norme DIN EN 61373 catégorie 1 classe B Applications types Industrie et ingénierie ferroviaire Spécifications techniques Courant primaire [A] IPN r.m.s 600 Courant nominal primaire max. [A] ImaxPN r.m.s 720 Courant secondaire [mA] IaN r.m.s 300 Puissance [VA] Psek 0,9 Rapport de transformation KN 1: 2000 Résistance de charge [Ω] RB 10 Tension de charge [V] URB r.m.s 3 Précision de mesure 50 Hz [%] FU @ IPN, TA = 25°C ≤ 1 Température ambiante [°C] TA -25 to +70 Fréquence [Hz] f 0,05 to 50 Tension d’essai d’isolement Primaire / Secondaire / 2 sec [kVac] VP r.m.s 50 Hz 3 Raccordement 3×0,5mm² câble blindé Câble Température de stockage [°C] -25 ‘à +85 Résistance de la bobine secondaire [Ω] @ TA = 25°C 36,5 Poids [kg] 0,210 Normes EN61373 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
Transformateur de courant passif Série IN
Transformateurs d’instruments (torons/bornes) Description Le développement et la diffusion croissants d’appareils électroniques avec des fréquences de travail plus élevées nécessitent des transformateurs de courant avec une plage de fréquences étendue. Cette exigence peut être satisfaite avec des matériaux spécialement sélectionnés en combinaison avec une conception optimisée. Avantages Fils de Litz ou bornes conformément à la norme UL 94 V-0 Transformateurs de courant pour des mesures précises du courant classes de précision plus élevées 1 ; 0,5 ; 0,2 que l’IE standard Mesures dans la gamme des fréquences 16 2/3 à -50 Hz mesure des impulsions (par ex. 8/20μs) faible erreur de phase pour la mesure de la puissance très faibles pertes d’inversion magnétique et pertes par courants de Foucault Noyaux toroïdaux nanocristallins avec une épaisseur de bande de 20μm par exemple circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Spécifications techniques Conformément à : EN/CEI 61869-1/2 Courant nominal primaire : 50-1 000 A Plage de fréquences : 50-50 000 Hz Type 50 100 300 500 1000 Courant nominal primaire [A] IPN 50 100 300 500 1000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 5,0 15 Rapport KN 50 100 300 500 1000 Résistance de charge [Ω] RB 0,5 1,0 2,5 5,0 15 Tension de charge [V] URB 0,5 1,0 2,5 5,0 15 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 -25 ‘à +70 Plage de fréquences [Hz] f 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 0,05 ‘à 50 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 Dimensions en mm Type Connexion[mm²] h[mm] b1/b2[mm] t[mm] DL[mm] p/s[mm] a[mm] c1/c2[mm] f[mm] e[mm] l[mm] IE/50 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/100 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/300 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/500 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/1000 2,5 141 138/170 55 64 120/120 150 18/25 6,5 10×6,5 25 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique
Transformateur de courant passif Série IE modulaire
Transformateurs de courant en boucle fermée Description Dans le cas des transformateurs de courant pour traversée, le fil primaire du client est poussé à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture d’enfichage dépendde l’importance du courant primaire.Les transformateurs de courant primaire bobiné ont un enroulement primaire et un enroulement secondaire.Les deux enroulements sont appliqués sur le noyau toroïdal fermé et sont isolés l’un de l’autre parune isolation. Ce principe s’applique principalement lorsque les courants primaires sont faibles. Transformateurs de courant basse tensionpour la transformation proportionnelle de grands courants en valeurs de courantplus petites directement mesurables. Avantages Boulons ou connexion par fiche plate Transformateurs de courant pour une traversée directe du conducteur Noyaux toroïdaux en noyaux magnétiques haute qualité Gamme de fréquences de 16 2/3 à 400 Hz en option Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement Boîtier de type modulaire facile à assembler Connexions variables, par exemple boulons, fiches plates, fils de Litz Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type IE modulaire 500 1000 2500 IPN Courant nominal primaire 500 1000 2500 [A] ImaxPN Courant nominal primaire max 600 1200 3000 [A] IaN Courant secondaire 1000 [mA] RB Résistance de charge 5 15 30 [Ω] URB Tension de charge 5 15 30 [V] PSek Puissance 5 15 30 [VA] KN Rapport de transformation 500 1000 2500 Fi Précision de mesure (50 Hz) 0,5 0,5 0,5 [%] f Fréquence 50-400 [Hz] TA Température ambiante -25 ‘à +70 [°C] Vp Test d’isolement 3 [KVac] Connexion Boulon MS / cosse plate 6,3 x 0,8 [mm²] Poids 0,8 0,8 1,8 [kg] Normes 61869-2 Dimensions en mm Type I [mm] h1/h2 [mm] t1/t2 [mm] s1/s2 [mm] b1/b2 [mm] D [mm] D1xD2 [mm] f [mm] e [mm] x1/x2 [mm] IE modular 500 70 76/35 38/64 57/57 57/50 30,2 30,4×10,4 4,3 4,3 36/15 IE modular 1000 94 100/47 42/72 78/78 78/60 38,5 40,5×13,5 5,3 5,3 36/15 IE modular 2500 135 141/67,5 52/88 102/102 102/70 57,5 60,5×20,5 6,5 6,5 36/15 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique
Transformateur de courant passif Série IE
Transformateurs de courant pour traversée (torons/bornes) Description Dans le cas des transformateurs de courant traversants, le conducteur primaire côté installation est introduit à travers l’ouverture du transformateur de courant dans le boîtier. L’ouverture traversante est orientée en fonction de l’intensité primaire. Les transformateurs de courant bobinés possèdent un enroulement primaire et un enroulement secondaire. Les deux enroulements sont montés sur le noyau annulaire fermé et séparés l’un de l’autre par une isolation. Ce principe est principalement utilisé pour les faibles courants primaires. Avantages Fils de Litz ou bornes conformes à la norme UL 94 V0 Transformateurs de courant pour traversée Transformateur de courant à primaire bobiné, version pour petits courants Noyaux toroïdaux en ferrosilicium de haute qualité Mesure dans la gamme des basses fréquences 16 2/3 à -400 Hz Puissance de sortie du noyau élevée et isolation de haute qualité (UL) circuits primaires et secondaires séparés électriquement des formes faciles à monter Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Argument clé de vente des formes faciles à monter Connexions variables, par exemple bornes, fiches, fiches de câble plat, torons flexibles ou montage sur circuit imprimé Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Ouvertures de passage Très longue durée de vie utile Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type 50 100 300 500 1000 2000 3000 Courant nominal primaire [A] IPN 50 100 300 500 1000 2000 3000 Courant nominal primaire max. [A] ImaxPN 60 120 360 600 1200 2400 3600 Courant secondaire [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Puissance [VA] Psek 0,5 1,0 2,5 10 15 25 25 Rapport KN 50 100 300 500 1000 2000 3000 Résistance de charge [Ω] RB 0,5 1,0 2,5 10 15 25 25 Tension de charge [V] URB 0,5 1,0 2,5 10 15 25 25 Précision de mesure 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Température ambiante [°C] TA -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 -25 à + 70 Plage de fréquences [Hz] f 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 50 à 400 Tension d’essai d’isolement [kVac] VP 3 3 3 3 3 3 3 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications

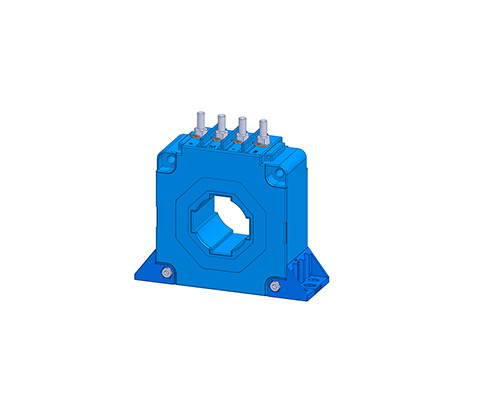

Transformateur de courant actif Série WKO-2C-B
Transformateurs de courant en boucle fermée, technologie à double noyau, pour l’ingénierie ferroviaire Description Le transducteur de courant WKO-2C-B est doté d’éléments à effet Hall et de la technologie à double noyau. Il garantit une réponse en fréquence étendue jusqu’à 150 kHz et une réponse en phase précise.Le WKO-2C-B garantit une précision accrue de la mesure du courant, supérieure à 0,3 % dans toute la gamme de fréquence : CC à 150 kHz. Une électronique entièrement repensée garantit que le nouveau transducteur de courant C/L bénéficie d’une meilleure compensation de la dérive et d’une plage de température étendue de -40 °C à 85 °C. Conception modulaire Le transformateur de courant est de conception modulaire et permet de nombreuses possibilités de montage. Le modèle de base économique se compose d’un boîtier avec des bornes à vis, un passage pour les câbles et des trous pour la fixation. En option, le transformateur peut être livré avec un kit de montage pour barres conductrices, des connecteurs Molex et des pieds pour un montage horizontal ou vertical. Conformément à EN 50178:1997 UL 94-V0 EN 50178 EN 50155:2007 IEC 61373:2010 Avantages Respecte les normes de sécurité requises en matière d’ingénierie ferroviaire : EN 50178, EN 50155:2007 et CEI 61373:2010 Test de chocs et de vibrations conformément à la norme CEI 61373:2010 Précision de mesure du courant élevée de 0,3 % Plaques de montage modulaires offrant des options de montage universelles Sensibilité réduite aux champs magnétiques externes Mesure de courant bidirectionnelle et isolée pour une sortie de courant de ±750 A max. Plaques de montage modulaires Technologie REO à double noyau Tous les matériaux sont fabriqués à partir de matériaux homologués UL Spécifications techniques Précision : supérieure à 0,3 % Température ambiante : -40 °C à +85 °C Température de stockage : -40 °C à +90 °C Courant nominal primaire : 300-2 000 A Plage de mesure : 0 à 4 000 A Plage de fréquence : CC – 150 kHz Type Primaire RMS Courant nominal IPN [A] Plage de mesure IP [A] Alimentation UC [V] Précision de mesure XG@Ipn [-20…70°C] deIPN [%] Traduction [KN] Courant nominal RMS secondaire ISN [mA] Enroulement secondaire Résistance RS@85°C[Ω] Courant à vide [mA] WKO-2C-B-300 300 0…±2000 ±11,4…25,2 < ± 0,3 2000 150 13 26+IS WKO-2C-B-500 500 0…±1000 ±11,4…25,2 < ± 0,3 5000 100 76 26+IS WKO-2C-B-1000 1000 0…±2700 ±14,25…25,2 < ± 0,3 5000 200 42 26+IS WKO-2C-B-2000 2000 0…±4000 ±14,25…25,2 < ± 0,3 5000 400 26 26+IS Précision et données dynamiques Type Erreur de linéarité e [%] Erreur d’offset à 25°C Io [mA] Dérive d’offset -25°C…+70°C IOT [mA] Temps de réponse tra[μs] Temps de réponse 10%-90% ta [μs] dl/dt [A/μs] Bande passante -1 dB [kHz] WKO-2C-B-300 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-500 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-1000 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-2000 < ±0,1 ±0,5 < 25 0,2 0,4 1000 150 Données relatives à l’isolation Type Ligne de fuite dCp [mm] Distance dans l’air dCi [mm] Résistance au courant de fuite [CTI] Test d’isolation AC 50/60 Hz 1min Ud [kV] Test de tension d’impulsion 1,2/50μs Ui [kV] Masse [kg] WKO-2C-B-300 14 13 600 6 12,5 0,340 WKO-2C-B-500 14 13 600 6 12,5 0,260 WKO-2C-B-1000 20 18 600 6 12,5 0,700 WKO-2C-B-2000 35 30 600 6 12,5 1,600 Dimensions en mm Type b1 [mm] b2 [mm] t [mm] s [mm] h [mm] D Ø [mm] D1/D2 [mm] Ø f[mm] Ø e[mm] WKO-2C-B-300 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-B-500 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-B-1000 78 94 42 78 94 38,5 13,5/40,5 5,3 5,3 WKO-2C-B-2000 102 135 52 102 135 57,5 20,5/60,5 6,5 6,5 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
Transformateur de courant actif Série WKO-2C
Transformateurs de courant en boucle fermée, technologie à double noyau Description REO a développé une nouvelle génération de transformateurs de courant en boucle fermée (C/L). La technologie brevetée à double noyau et les derniers éléments à effet Hall permettent une réponse en fréquence étendue et une réponse en phase précise jusqu’à 150kHz. Grâce à une électronique entièrement repensée, le nouveau transducteur de courant C/L bénéficie d’une meilleure compensation de la dérive et d’une plage de température étendue de -40 °C à 85 °C. La structure modulaire innovante permet une grande flexibilité de montage. Le nouveau transducteur de courant type WKO-2C est un développement complètement nouveau utilisant la conception magnétique de la technologie à double noyau de REO. L’unité utilise les éléments à effet Hall les plus récents ayant une réponse en fréquence étendue jusqu’à 150 kHz et une réponse en phase précise. Conformément à EN50178: 1997, UL 94-V0 EN50121, EN55011 IEC61869-1, IEC61869-8, IEC61010-1 UL94-V0 – norme UL : tous les composants sont listés UL Avantages Précision de mesure du courant élevée de 0,3 % Plaques de montage modulaires offrant des options de montage universelles Sensibilité réduite aux champs magnétiques externes Mesure de courant bidirectionnelle et isolée pour une sortie de courant de ±750 A max. Plaques de montage modulaires Technologie REO à double noyau Tous les matériaux sont fabriqués à partir de matériaux homologués UL Applications types Électronique de puissance: commande de moteurs CA-CC, technologie des onduleurs, commande d’entraînement Technologie ferroviaire: contrôle de l’entraînement Énergies renouvelables: contrôle et surveillance des éoliennes Spécifications techniques Précision : supérieure à 0,3 % Température ambiante : -40 °C à +85 °C Température de stockage : -40 °C à +90 °C Courant nominal primaire : 300-2 000 A Plage de mesure : 0 à 4 000 A Plage de fréquence : CC – 150 kHz Type Courant nominal efficace Primaire IPN [A] Plage de mesureIP[A] AlimentationUC [V] Précision de la mesureXG@Ipn[-20…70°C]von IPN [%] TraductionKN RMS secondaireCourant nominalISN [mA] Enroulement secondaireRésistanceRs@85°C [Ω] Courant à vide[mA] WKO-2C-300 300 0…±2000 ±11,4…25,2 >±0,3 2000 150 13 26+IS WKO-2C-500 500 0…±1000 ±11,4…25,2 >±0,3 5000 100 76 26+IS WKO-2C-1000 1000 0…±2700 ±14,25…25,2 >±0,3 5000 200 42 26+IS WKO-2C-2000 2000 0…±4000 ±14,25…25,2 >±0,3 5000 400 26 26+IS Précision et données dynamiques Type Erreur de linéarité e [%] Erreur d’offset@25°C IO [mA] Dérive d’offset -25°C…+70°C IOT [mA] Temps de réponse tRA [μs] Temps de réponse 10%-90% ta [μs] dl/dt ta [A/μs] Bande passante -1 dB [kHz] WKO-2C-300 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-500 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-1000 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-2000 < ±0,1 ±0,5 <25 0,2 0,4 1000 150 Données relatives à l’isolation Type Ligne de fuite dCp [mm] Distance dans l’air dCi [mm] Résistance au courant de fuite [CTI] Test d’isolation AC 50/60Hz 1min Ud [kV] Test de tension d’impulsion 1,2/50μs Ui [kV] Masse [kg] WKO-2C-300 14 13 600 6 12,5 0,340 WKO-2C-500 14 13 600 6 12,5 0,260 WKO-2C-1000 20 18 600 6 12,5 0,700 WKO-2C-2000 35 30 600 6 12,5 1,600 Données mécaniques Type b1[mm] b2[mm] t[mm] s[mm] h[mm] D Ø[mm] D1/D2[mm] Ø f[mm] Ø e[mm] WKO-2C-300 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-500 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-1000 78 94 42 78 94 38,5 13,5/40,5 5,3 5,3 WKO-2C-2000 102 135 52 102 135 57,5 20,5/60,5 6,5 6,5 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
TRANSFORMATEUR DE COURANT ACTIF SÉRIE WKO
Transformateur de courant à compensation (convertisseur en boucle fermée) Description Transformateur de courant à compensation (convertisseur en boucle fermée) Les capteurs de courant WKO fonctionnent selon le principe éprouvé de la compensation et sont adaptés à la mesure des courants continus, alternatifs et mixtes. Le flux de courant primaire génère un flux magnétique qui est compensé par une bobine secondaire interne.L’évaluation du courant est réalisée avec un circuit électronique et avec un capteur à effet Hall. Le courant de compensation secondaire est une image précise du courant primaire à mesurer. Avantages (électrique) Mesure des courants continus, alternatifs et mixtes très grande précision et temps de réponse court large spectre de fréquences et faible dérive en température très bonne linéarité et résistance aux surintensités aucune perte supplémentaire dans le circuit de mesure (DC jusqu’à 150 kHz) Sortie de courant pour les longues distances de transmission Matériaux isolants de haute qualité homologués UL (par exemple UL94-V0) Argument clé de vente des boîtiers robustes (montage horizontal ou vertical) des connexions variables, par exemple des bornes, des connecteurs, des fiches plates ou des câbles Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Ouvertures de passage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Données électriques Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Primaire RMS Courant nominal IPN [A] 25 50 100 300 500 1000 Plage de mesure IP [A] 0…±35 0…±70 0…±150 0…±500 0…±1000 0…±1500 Alimentation UC [V] ±12 …15 ±12 …15 ±12 …15 ±12 …15 ±12 …24 ±12 …24 Précision de mesure XG@Ipn [-20…70°C] d’IPN [%] > ±0,9 > ±1 > ±1 > ±1 > ±1 > ±1 Traduction KN 1000 1000 1000 2000 5000 5000 Courant nominal secondaire RMS ISN [mA] 25 50 100 150 100 200 Enroulement secondaire Sable résistant RS@70°C [Ω] 16 43 24 30 72 48 Courant à vide [mA] 36+IS 11+IS 36+IS 36+IS 36+IS 24+IS Précision et données dynamiques Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Erreur de linéarité e [%] < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 Erreur d’offset à 25°C IO [mA] > 0,3 > 0,3 > 0,4 > 0,2 > 0,2 > 0,3 Dérive d’offset -25°C…+70°C IOT [mA] > 0,5 > 0,5 > 1 > 0,5 > 0,5 > 0,5 Temps de réponse tra[μs] > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 Temps de réponse 10%-90% ta [μs] > 1 > 1 > 1 > 1 > 1 > 1 dl/dt ta [A/μs] > 50 > 50 > 100 > 100 > 100 > 100 Bande passante -1 dB [kHz] DC…150 DC…200 DC…100 DC…100 DC…100 DC…100 Données relatives à l’isolation Type WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Ligne de fuite dCp [mm] 4 8 10 10 10 15 Distance d’isolation dans l’air dCi [mm] 3 7 9 9 9 12 Résistance au courant de fuite [CTI] 600 600 600 600 600 600 Test d’isolation AC 50/60Hz 1min Ud [kV] 3,8 3,8 3,8 3,8 6 6 Test de tension d’impulsion 1,2/50μs Ui [kV] 6 6 6 6 12,5 14,5 Masse [kg] 0,08 0,022 0,125 0,125 0,240 0,450 Dimensions en mm Type Connecteur à broches/ 4 pôles h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WKO 25 A ; -U ; +U 39 39 – 26 10 – 2 x 10/6,5 25/6,5 M3 6,0 x 4,0 9 WKO 50 A ; -U ; +U Voir le dessin WKO 100 A ; -U ; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 300 A ; -U ; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 500 A ; -U ; +U 70 – 70/89 33 31,0 57/57 – 15,2/– 4,3 6,0×4,3 12 WKO 1000 A ; -U ; +U 95 – 94/110 44 40,0 78/78 – 18,0/– 5,3 8,0×5,3 12 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
TRANSFORMATEUR DE COURANT ACTIF SÉRIE WDI
Transformateurs de courant AC/DC à lecture directe (en boucle ouverte) Description Transformateur de courant à cartographie directe (convertisseur en boucle ouverte) Le capteur de courant WDI est un transformateur de courant à formation directe et est conçu pour mesurer les courants continus et alternatifs. Le flux de courant primaire génère un flux magnétique et celui-ci est évalué au moyen d’un circuit magnétique et d’un capteur à effet Hall dans l’entrefer. Un circuit électronique permet de traiter le signal du capteur à effet Hall et de fournir en sortie une image exacte du courant primaire avec une tension. Avantages (électrique) Mesure des courants continus et alternatifs Sortie de tension faible consommation d’énergie aucune perte supplémentaire dans le circuit de mesure matériaux d’isolation de haute qualité listés par UL Circuits primaires et secondaires sûrs et isolés électriquement bon rapport qualité/prix Avantages (électrique) Poids faible Boîtiers robustes (pour montage horizontal/vertical) les connexions : Bornes, connecteurs, fiches plates ou câbles Vaste gamme de boîtiers aux différentes ouvertures d’enfichage Applications types Industrie, sources d’énergies renouvelables, ingénierie ferroviaire, énergie, automatisation et technologie de construction Spécifications techniques Type 25 150 300 Courant nominal primaire [A] ÎPN Pic 25 150 300 Courant nominal primaire max. [A] ÎmaxPN Pic 0- ± 30 0- ± 180 0- ± 360 Courant secondaire [mA] ÎoutPN ± 5 ± 5 ± 5 Min. Résistance de charge RBmin ± 15 Vdc ± 30A crête=2 ± 150 peak=2 ± 300 crête=2 ± 180A crête=2 ± 360A crête=2 Max. Résistance de charge RBmax ± 15 Vdc ± 30A crête=10 ± 150 peak=2 ± 300 crête=2 ± 180A crête=2 ± 360A crête=2 Max. Tension de sortie de crête [V] ÜaN Pic ± 10 ± 10 ± 10 Tension de fonctionnement [Vdc] US ± 5% ± 15 ± 15 ± 15 Courant à vide [mA] IBO (@ ± 15 V) + loutpN 9 9 9 Tension d’essai d’isolement [kV] VP r.m.s. 50 Hz 3 3 3 Tension de tenue aux chocs [kV] VW 1,2/50μs 3 5 5 Précision de mesure 50 Hz [%] FU @IPN, TA=25°C ± 0,6 ± 0,6 ± 0,6 Erreur de linéarité [%] FLU @TA=25°C ≤ 1,0 ≤ 1,0 ≤ 1,0 Tension de décalage [mV] Uo @IPN = 0, TA = 25°C 20 20 20 Dérive de la tension de décalage [mV] △Uo Io -25°C…+70°C 60 60 60 Dérive en température [%K] %/△T ≤ 0,05 ≤ 0,05 ≤ 0,05 Temps de réponse [μs] tr @ 90% d’IPN < 25 < 25 < 25 Plage de fréquences [kHz] f (-3 dB) DC … 10 (-3 dB) DC … 10 (-3 dB) DC … 10 Température ambiante [°C] TA -25 à + 75 -25 à + 75 -25 à + 75 Température de stockage[°C] Ts -10 à + 85 -10 à + 85 -10 à + 85 Poids [kg] m 0,075 0,075 0,075 Ligne de fuite [mm] dCp 4 10 10 Distance dans l’air [mm] dCpi 3 9 9 Dimensions en mm Type Connecteur PIN / 4 pôles h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WDI 25 A ; O,-U ; +U 39 39 – 26,5 10 – 3 x 10/6,5 25/6,5 M4 – 9 WDI 150 A ; O,-U ; +U 55 – 55/68 26 20,2 45/45 60/– 13/– 4,3 6,0 x 4,0 23 WDI 300 A ; O,-U ; +U 55 – 55/68 26 20,2 45/45 60/– 13/– 4,3 6,0 x 4,0 23 Fiche technique Vous trouverez toutes les données et configurations dans notre fiche produit. Télécharger la fiche technique Certifications
